Zestaw do modyfikacji rozdzielacza dźwigu HDS pod sterowanie radiowe 6 sekcji MOD10 + Scanreco RC400 G2B Mini 2-2-2

Zestaw do modyfikacji rozdzielacza dźwigu HDS pod sterowanie radiowe 6 sekcji MOD10 + Scanreco RC400 G2B Mini 2-2-2

Prezentowany zestaw, do modernizacji rozdzielacza ręcznego dźwigu HDS, opracowany został przez Scanreco - szwedzką firmę specjalizującą się w systemach zdalnego sterowania stosowanych przez producentów dźwigów typu HDS (np.: HIAB).

Ten konkretny zestaw sterowania radiowego Scanreco MOD przeznaczony jest do modyfikacji dźwigów HDS z manualnymi 6 sekcyjnymi rozdzielaczami hydraulicznymi.
Co ważne:
- rozbudowa o możliwość sterowania radiowego dźwigu nie pociąga za sobą konieczności ingerowania w istniejący układ hydrauliczny.
Więc decydując się na przebudowę swojego HDS nie musimy wiedzieć jaki jest typ pompy, wielkości strumienia oleju i ciśnienia na poszczególnych sekcjach, czy nawet jaki jest typ rozdzielacza.

Zespół siłowników elektro-hydraulicznych Scanreco MOD montowany jest bowiem (za pomocą specjalnych uchwytów dostarczonych w komplecie) na fabrycznych cięgnach z rozdzielacza hydraulicznego.

Sterowanie radiowe Scanreco RC400 G2B mini 2-2-2 pozwala, przy pomocy 3 joysticków 2-osiowych, na płynne sterowanie siłownikami bloku MOD - czyli cięgnami rozdzielacza.

Wielkość wychylenia dźwigni rozdzielacza jest proporcjonalna do wielkości przesunięcia cięgna w rozdzielaczu. Zależność tą można dodatkowo korygować w ustawieniach samego nadajnika sterowania radiowego (bez żadnego oprograowania czy programatora - za pomocą odpowiedniej kombinacji ruchów dźwigni i przełączników).
Pozwala to na łatwe dopasowania czułości sterowania do konkretnego urządzenia czy preferencji użytkownika bezpośrednio po montażu.

Produkt charakteryzuje się wysoką niezawodnością dzięki starannej inżynierii i procesowi produkcyjnemu przeprowadzonemu przy użyciu najbardziej zaawansowanych technologii.

ZOBACZ JAK TO DZIAŁA:

Zasilanie hydrauliczne bloku siłowików może odbywać się na 2 sposoby:

• z zewnętrznego zasilacza elektrycznego typu PowerPack (elektropompa z oddzielnym zbiornikiem): występują w wersji 12 i 24VDC
• z głównej pompy dźwigu, poprzez zastosowanie zaworu regukcyjnego - wydzielającego z głównego strumienia niewielką ilośc oleju pod cisnieniem ok 25bar: występują w wersji 70 i 140l/min

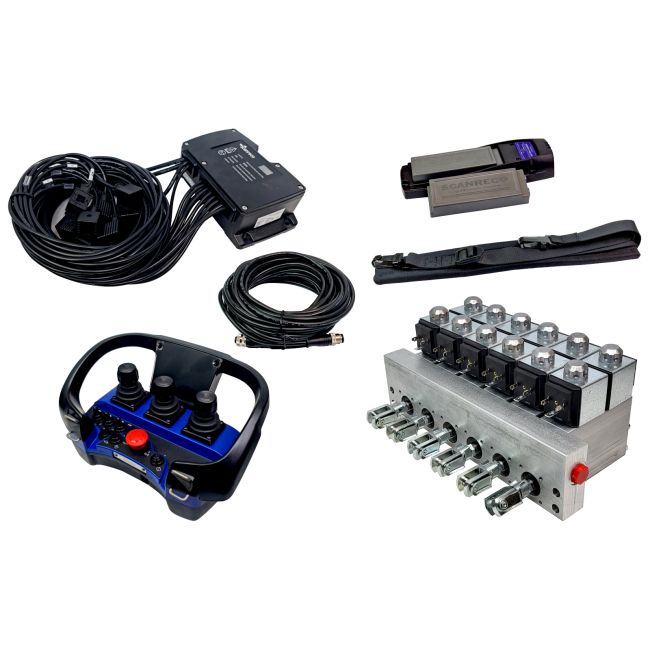

W skład zestawu wchodzi:

• Blok 6 sekcyjny MOD10 24V PWM
• Sterowanie Radiowe Scanreco RC400 G2B Mini 2x2x2
• Ładowarka Scanreco typ 434, wejście: 10-35 VDC
• Akumulatory Scanreco: 2 szt, 7,2 V, 2000 mAh, Ni-Mh
• pas nośny
• Instrukcja obsługi
• Schemat połączeń
• Antena zewnętrzna
• Kabel szeregowy (10 metrów)
• wiązka elektryczna z wtykami DIN

Charakterystyka Bloku MOD10 6F/40 (RetroKit 6 ):

• Zasilanie: 12V lub 24V
• Zakres prądu roboczego:
  • 600 ÷ 1400 mA (12V)
  • 300 ÷ 700 mA (24V)
• Częstotliwość: 50 Hz
• Temperatura pracy: -20 ÷ +60°C
• Złącza: wtyczki z normą DIN 43650 A
• Przyłącza: G1/4"  BSPP
• Maksymalne ciśnienie robocze: 30 barów
• Maksymalny nacisk: 1300 N (przy 30 barach)

Charakterystyka Sterowania Radiowego Scanreco:

• Nadajnik Scanreco Mini PCU:
  • 3 x manipulator dwuosiowy proporcjonalny do obsługi 2 sekcji rozdzielacza każdy (2-2-2 )
  • 5x przełącznik on/off

• Odbiornik Scanreco RC400 G2B:
  • 6 proporcjonalnych wyjść
  • 14 wyjść cyfrowych (w tym zawór zrzutowy)
  • Funkcja stop zgodnie z EN ISO 13849-1 kat. 3, PL e
  • Pasma częstotliwości: 433-434
  • Sterowanie kablowe: standardowa długość 10 metrów
  • Napięcie zasilania: 12/24 VDC
  • Kategoria ochrony: IP 65
  • Wymiary (szer. X wys. X gł.): 233 x 205 x 77 mm (wysokość z anteną)
  • Waga: 1,2 kg
