Rozdzielacz do hakowca bramowca 100L sterowany radiowo proporcjonalnie pilot Scanreco G4

Rozdzielacz do Hakowca Bramowca 4 sekcje 100L sterowanie radiowe Scanreco G4 Handy

Oferujemy kompletny, skonfigurowany i przygotowany do montażu zestaw do Hakowca czy Bramowca. Tradycyjne podnośniki, dźwigi z manualnym rozdzielaczem szybko i bezproblemowo przebudujesz na nowoczesny i wydajny układ sterowany radiowo. Modernizacja nie wymaga większej wiedzy technicznej - sprowadza się właściwie do podłączenia przewodów hydraulicznych do rozdzielacza i podanie napięcia zasilania (12V) na odbiornik radiowy.

Prezentowany rozdzielacz do podnośnika hakowca, bramowca przeznaczony jest do zasilania z pompy o stałym wydatku (zębatej lub tłoczkowej).

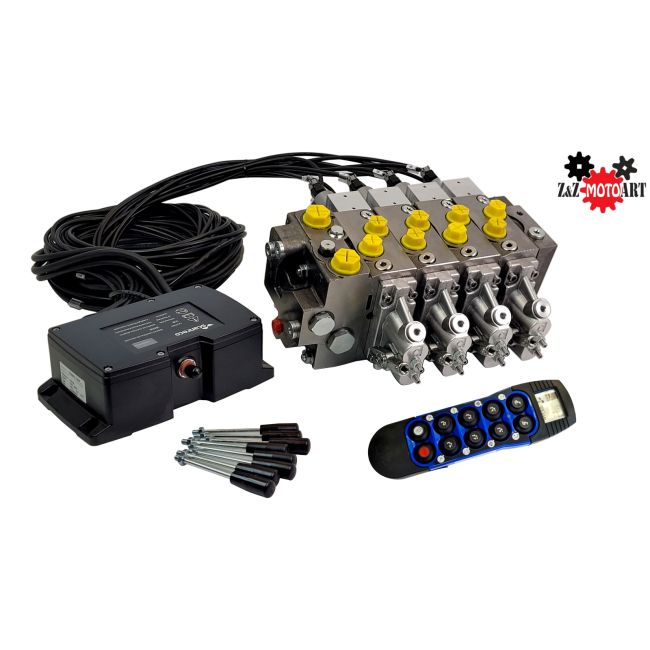

OFEROWANY ZESTAW ZAWIERA:

• rozdzielacz proporcjonalny 4 sekcyjny z cewkami 12VDC
• sterowanie radiowe proporcjonalne 4 kanałowe Scanreco (odbiornik + nadajnik) z ładowarką samochodową.
• kompletne okablowanie: wiązkę elektryczną z wtyczkami między odbiornikiem, a rozdzielaczem; wiązkę zasilającą
• doradztwo przy samodzielnym montażu zestawu: na co dzień nie tylko sprzedajemy, ale serwisujemy i montujemy podobne zestawy, dlatego przy zakupie służymy fachową poradą

SPECYFIKACJA PRODUKTÓW:

STEROWANIE RADIOWE 4 KANAŁOWE Scanreco G4 Handy z sygnałem wyjściowym PWM. Produkcja: Włochy

PILOT G4 HANDY:

Pilot w werscji HANDY to innowacyjna, bezstopniowa (proporcjonalna) regulacja prędkości.
Wielkośc sygnały wyjściowego PWM czyli prędkość odbiornika jest wprost proporcjonalna do przemieszczenia przycisku w dół (czyli siły nacisku klawisza). Do czterech funkcji proporcjonalnych moge być sterowane jednocześnie.

• wymiary: 76x253x50 mm
• waga z bateriami: 0,5kg
• klasa szczelności: IP 65
• temperatura pracy: -25°C to +70°C

BATERIE:

Kolejna zaletą nadajnika Handy jest zasilanie dwoma standarwoymi akumulatorami AA (2 x AA 1.2 VDC NiMH Rechargeable) a w komplecie znajduje się uniwersalna ładowarka samochodowa 12/24VDC z wtykiem do zapalnicznik. Takie proste rozwiązanie pozwala na około 20h pracy między kolejmyni ładowaniami.

Odbiornik RC400 G4:

• • • 6 proporcjonalnych wyjść
    • 7 wyjść cyfrowych (w tym zawór zrzutowy)
    • 2 wejścia cyfrowe zarządzania prędkością
    • Funkcja stop zgodnie z EN ISO 13849-1 kat. 3, PL e
    • Pasma częstotliwości: 433-434 MHz lub 902-928 MHz
    • Napięcie zasilania: 12/24 VDC
    • Kategoria ochrony: IP 65
    • Wymiary (szer. X wys. X gł.): 233 x 205 x 77 mm (wysokość z anteną)
    • Waga: 1,2 kg
•
  • Instrukcja obsługi
  • Schemat połączeń
  • Antena zewnętrzna
  • wiązka elektryczna z wtykami DEUTSCH DT-06

ROZDZIELACZ:

Profesjonalny rozdzielacz o budowie segmentowej - rozdzielacz skręcony jest z 4 sekcji, płyty wlotowej i płyty zamykającej.
Budowa taka daje duże możliwości w konfigurowaniu, a jednocześnie zmniejsza koszty potencjalnej naprawy: uszkodzenie pojedynczej sekcji daje możliwość wymiany tylko jednego elementu. Rozdzielcz wyposażony jest w kompensatory umożliwiające jednoczesną pracę kilku sekcji z równym podziałem strumienia oleju.
Oferuje dwustopniowy (najkorzystniejszy w rozdzielaczach o dużym przepływie) system sterowania suwakami, gdzie niskociśnieniowy układ hydrauliczny (25 bar) przy pomocy elektrozaworów-pilotów zarządza położeniem suwaka. Rozwiązanie takie daje dużą precyzję sterowania, zmniejsza histerezę, pozwala na zastosowanie cewek sterujących o niewielki mocach.
Przepływy na poszczególnych sekcjach są ograniczone przez odpowiednie wielkości suwaków, co umożliwia płynna pracę wszystkich siłowników - zarówno tych o dużych objętościach jak i tych mniejszych.

Parametry:

• typ rozdzielacza: sekcyjny (segmentowy)
• zasilanie: pompy o stałym wydatku (zębate lub tłoczkowe)
• ilość sekcji 4
• przepływ max: 100l/min
• sposób sterowania: dwustopniowy z pilotami (suwak sterowany jest elektrozaworami: olejem hydraulicznym niskociśnieniowym 25bar)
• awaryjne sterowanie ręczne dźwigniami
• kompensatory: na każdej sekcji
• zaworów przeciążeniowy na poszczególnych sekcjach dostosowujące ciśnienie do danej funkcji
