Rozdzielacz 6 sekcyjny sterowany radiowo z regulacją prędkości przepływu oleju

Rozdzielacz 6 sekcyjny sterowany radiowo z regulacją prędkości przepływu oleju

Prezentowany zestaw został skonfigurowany do zdalnego sterowania 6 odbiornikami dwukierunkowego działania, z możliwością regulacji prędkość ruchu każdego z nich.
Pilot sterowania radiowego wyposażony jest w potencjometr, którym operator, po naciśnięciu dowolnego przyciku kierunkowego, może płynnie zmieniać prędkość rychu odbiornika (prędkość wysuwu siłownika lub prędkość obrotową silnika hydraulicznego).
Nadajnik (pilot) posiada 8 przycisków kierunkowych pozwalających na bezpośrednią obsługę 4 odbiorników dwukierunkowych. Cztery przyciski dolne na pilocie są dwufunkcyjne - po naciśnięciu zielonego przycisku START zmienia się ich funkcja i obsługują pozostałe 2 odbiorniki. O tym, która para odbiorników jest aktualnie obsługiwana przez dolne przyciski informuje nas dioda w górnej części pilota (1 lub 2).

Może to być 6 siłowników, 6 silników hydraulicznych lub mieszana aplikacja.

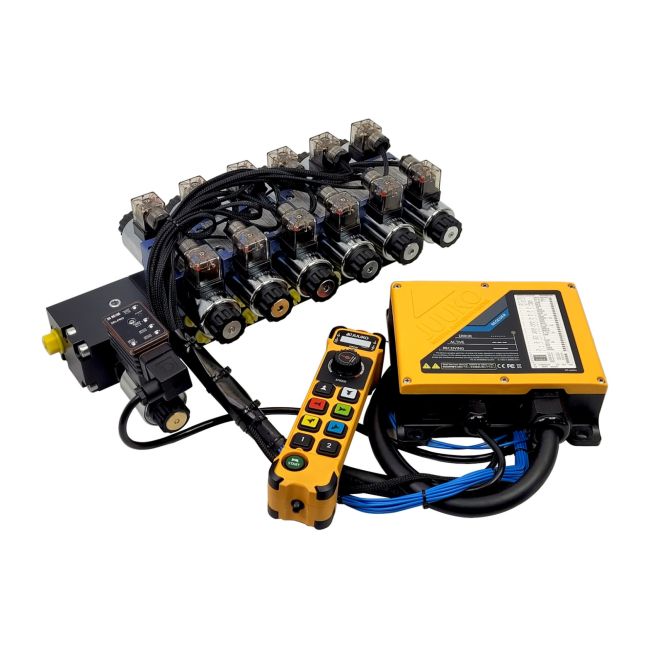

W skład zestawu wchodzi:

• 6 sekcyjny rozdzielacz firmy ponar,
• regulator przepływu oleju hydraulicznego
• sterowanie radiowe Juuko K808R rozbudowane o potencjometr - do płynnej regulacji ruchu odbiornika.
• regulator prądu do zaworu proporcjonalnego - karta sterująca

Zobacz jak to działa w praktyce:

Rozdzielacz blokowy 6 sekcyjny służy do sterowania 6 odbiornikami dwukierunkowego działania - zmiany kierunku ruchu odbiornika (silnika hydraulicznego lub siłownika). Podanie napięcia na jedną z cewek powoduje przesterowania suwaka i realizuje jeden z dwóch stanów pracy odbiornika. Jednoczesna zmiana wartości prądu na elektrozaworze regulatora przepływu  pozwala nia bieżąco zmieniać przędkość obrotową silnika, czy szybkość ruchu siłownika hydraulicznego.

Główne zalety takiego rozwiązania:

• płynna regulacja wielkości strumienia, czyli prędkości ruchu 6 podłączonych odbiorników
• zdalne sterowanie całym układem za pomocą pilota (zasięgo do 100m)
• utrzymanie stałego przepływu oleju niezależnie od zmian ciśnienia na pompie,
• możliwoś realizacji łagodnego startu i hamowania odbiornika

Parametry rozdzielacza:

• typ: 4WE6-E-32/G24/SO763
• przyłącza: standart NG6 (cetop 3)
• typ suwaka: E (A, B odcięte) lub J (A-B-T połączone) w zależności od typu obsługiwanego odbiornika
• przepływ znamionowy port P: 50 l/min
• napiecie znamionowe: 24V
• moc cewki: 30W
• cykl pracy: ciągła
• płyta przyłączeniowa: 6 sekcyjna stalowa URLA6
• zawór przeciążeniowy regulowany
• porty P, T: G1/2
• porty sekcji A, B: G3/8
• port manometru: G1/4

Parametry regulatora przepływu oleju hydraulicznego:

• typ: WDUD10-03/50-MI/SO763
• przepływ znamionowy: 50 l/min

• max strumień na wejściu P: 70l/min
• ciśnienie max port 1: 250 bar
• napiecie znamionowe: 24V
• prąd max PWM: 1,5A
• moc cewki: 18W
• oporność: 19,5 Ohm
• cykl pracy: ciągła

W transporcie sterowanie radiowe z potencjometrem świetnie sprawdzi się w małych dźwigach HDS, małych podnośnikach koszowych, przy sterowaniu wciągarkami pomocy drogowych, pojazdów do przewozu ładunków ponadgabarytowych

W przemyśle sterowanie radiowe z potencjometrem znajdzie zastosowanie wszędzie tam, gdzie przy sterowaniu zdalnym potrzebna jest precyzja ruchu, a klasyczne wielokanałowe sterowania radiowe proporcjonalne są rozwiązaniem zbyt drogim: wciągarki, podnośniki, suwnice, rozbudowane stacje hydrauliczne itp.

Zalety urządzenia:

• trwała i ergonomiczna konstrukcja przeznaczona do pracy ciągłej w zastosowaniach przemysłowych
• duży zasięg i niezawodność działania (do 100m)
• możliwość dokupienia dodatkowego pilota
• możliwość programowania przycisków i potencjometru pod indywidualne wymagania klienta
• na życzenie klienta specjalne oznaczenia ( naklejki )
• grzybkowy wyłącznik STOP
• urządzenie posiada certyfikaty bezpieczeństwa (jest dopuszczone do sterowania urządzeniami podlegającymi pod UDT)
• sterowanie jest wyposażone w system ekonomicznego zużycia energii, funkcję oszczędzania baterii
• nadajnik wyposażony w moduł indukcyjny umożliwiający bezprzewodowe ładowanie baterii
• uniwersalne zasilanie: 24-264 AC/DC

Zobacz jak to działa!
