5,5kW Zasilacz hydrauliczny z elektryczną regulacją przepływu 0-10V 4-20mA

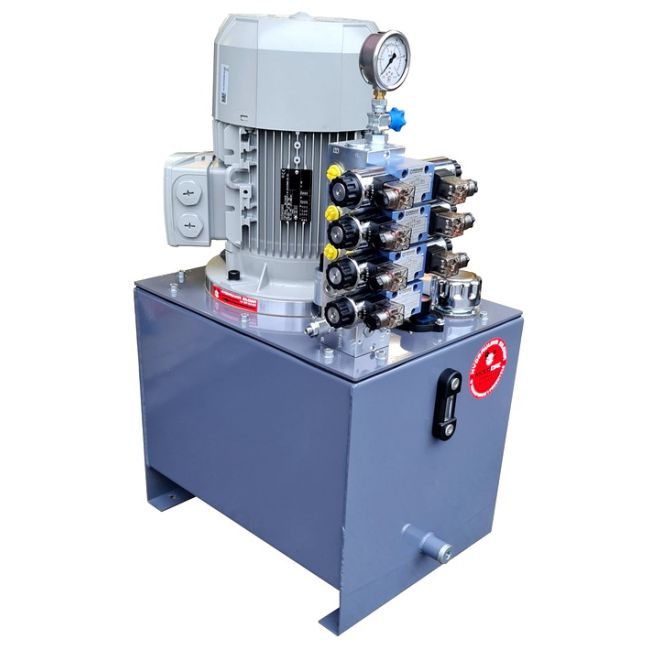

ZASILACZ HYDRAULICZNY z elektryczną regulacją przepływu

Prezentowany zasilacz służy do zdalnej obsługi trzech odbiorników dwustronnego działania (siłowników lub silników hydraulicznych) z możliwością płynnego regulowania prędkości ruchu tych odbiorników. Zastosowany w zasilaczu proporcjonalny regulator przepływu umożliwia płynną redulację przepływu sygnałem sterującym 0-10V, 0-5V lub prądowo 4-20mA.

Możliwości adaptacyjne - prezentowana wersja zasilacza jest przykładowym rozwiązaniem - może zostać skonfigurowana w dowolny sposób, wg potrzeb klienta.

Element roboczy:
Włoskiej produkcji, pompa zębata o zazębieniu zewnętrzynym, napędzna, poprzez sprzęgło elastyczne, silnikiem elektrycznym trójfazowym SIEMENS.


Elementy sterujące strumieniem:

• rozdzielacze suwakowe NG6 PONAR z cewkami 24V
• regulator proporcjonalny trójdrogowy WDUD PONAR z cyfrową kartą sterującą

Wyposażenie standard:

• zbiornik stalowy,
• korek wlewowy z odpowietrznikiem,
• wskażnik poziomu oleju z termometrem,
• filtr powrotny z wkładem papierowym,
• blok zaworowy z zaworem przeciążeniowym i manometrem glicerynowym,

Podstawowe parametry:

• zbiornik: stalowy lakierowany 60L
• wymiary [cm]: a=50, b=40, h=85, H=125
• tryb pracy: w interwałach czasowych zapewniających utrzymanie temperatury w przedziale do +70^oC (praca ciągła pod obciążeniem wymaga zastosowania chłodnicy oleju)
• zasilanie: trójfazowe 400 V
• moc silnika: 5,5kW
• prędkość obrotowa: 1450 obr/min
• pompa zębata: 11cm³
• wydajność: 16 l/min
• ciśnienie pracy: 180 bar
• zalecany olej:  HV-32, HV-46
• temperatura oleju: -15^oC do +70^oC
• rozdzielacze:
  • 1xNG6 HA (zrzutowy) cewka 24VDC
  • 3xNG6 E lub J (rozdzielacze kierunkowe,
  • przyłącze calowe: wewn.3/8"
• karta sterująca cyfrowa uniwersalna (sygnał sterujący: 0-5V, 0-10V, 4-20mA)
