Rozdzielacz proporcjonalny Walvoil 6 sekcji do żurawia dźwigu HDS 120L sterowanie radiowe Scanreco G2B pilot z Joystickami

Rozdzielacz proporcjonalny Walvoil 6 sekcji do żurawia dźwigu HDS 120L sterowanie radiowe Scanreco G2B pilot z Joystickami

Oferujemy rozdzielacz proporcjonalny Walvoil i sterowanie radiowe Scanreco G2B, skonfigurujemy i przygotujemy do przeróbki Twojego dźwigu HDS, żurawia leśnego itp. Tradycyjne dźwigi, żurawie HDS  z manualnym rozdzielaczem szybko i bezproblemowo przebudujesz na nowoczesny i wydajny układ sterowany radiowo. Modernizacja będzie sprowadzać się do podłączenia przewodów hydraulicznych do rozdzielacza i zasilenia odpowiednim napięcie odbiornika sterowania radiowego Scanreco (12V lub 24V). Konfiguracja rozdzielacza to nasze zadanie przed wysyłką, czyli: dobór typu suwaków, wielkości przepływów na poszczególnych sekcjach, odpowiednia sekcja wlotowa dobrana od rodzaju pompy hydraulicznej zasilającej, napięcie cewek sterujących na sekcjach itp. Wysyłamy skonfigurowany indywidualnie zestaw z wiązką elektryczną łączącą odbiornik radiowy Scanreco z cewkami rozdzielacza. Do uruchomienia układu pozostaje podłączyć przewody hydrauliczne i podać napięcie do zasilania sterowania Scanreco.

Prezentowany rozdzielacz do dźwigu, żurawia HDS przeznaczony jest do zasilania z pompy o stałym wydatku (zębatej lub tłoczkowej).

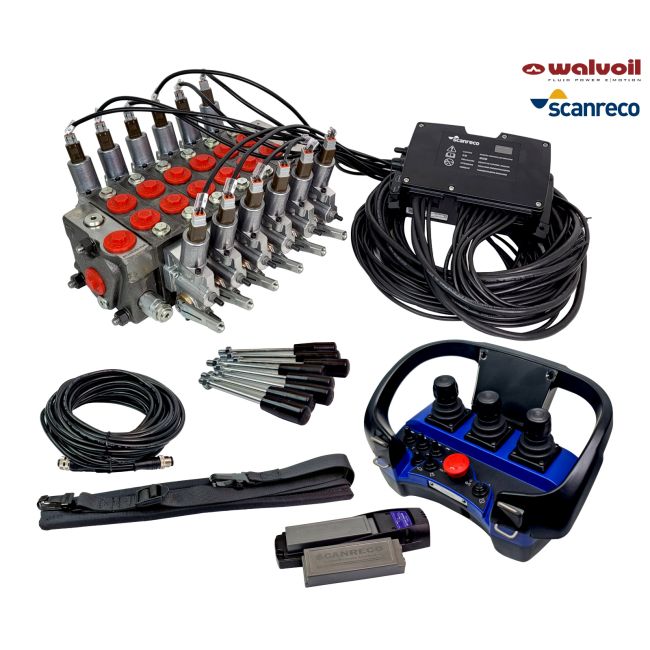

OFEROWANY ZESTAW ZAWIERA:

• rozdzielacz proporcjonalny Walvoil 6 sekcyjny z cewkami 12VDC
• sterowanie radiowe proporcjonalne 6 kanałowe (odbiornik + nadajnik) z ładowarką i pasem nośnym,
• kompletne okablowanie: wiązkę elektryczną z wtyczkami między odbiornikiem, a rozdzielaczem; wiązkę zasilającą
• doradztwo przy samodzielnym montażu zestawu: na co dzień nie tylko sprzedajemy, ale serwisujemy i montujemy podobne zestawy, dlatego przy zakupie służymy fachową poradą

SPECYFIKACJA PRODUKTÓW:

STEROWANIE RADIOWE SCANRECO 6 KANAŁOWE z sygnałem wyjściowym PWM. Produkcja: Włochy

• Nadajnik (PILOT) SCANRECO Mini PCU:
  • 3 x manipulator dwuosiowy proporcjonalny do obsługi 2 sekcji rozdzielacza każdy,
  • 5x przełącznik on/off


• Odbiornik Scanreco RC400 G2B:
  • 6 proporcjonalnych wyjść
  • 14 wyjść cyfrowych (w tym zawór zrzutowy)
  • Funkcja stop zgodnie z EN ISO 13849-1 kat. 3, PL e
  • Pasma częstotliwości: 433-434
  • Sterowanie kablowe: standardowa długość 10 metrów
  • Napięcie zasilania: 12/24 VDC
  • Kategoria ochrony: IP 65
  • Wymiary (szer. X wys. X gł.): 233 x 205 x 77 mm (wysokość z anteną)
  • Waga: 1,2 kg
• Ładowarka Scanreco typ 434, wejście: 10-35 VDC
• Akumulatory Scanreco: 2 szt, 7,2 V, 2000 mAh, Ni-Mh
• pas nośny
• Instrukcja obsługi
• Schemat połączeń
• Antena zewnętrzna
• Kabel szeregowy (10 metrów)
• wiązka elektryczna z wtykami DEUTSCH DT-06

ROZDZIELACZ:

Profesjonalny markowy rozdzielacz firmy Walvoil o budowie segmentowej - rozdzielacz skręcony jest z 6 sekcji, płyty wlotowej i płyty zamykającej.
Budowa taka daje duże możliwości w konfigurowaniu, a jednocześnie zmniejsza koszty potencjalnej naprawy: uszkodzenie pojedynczej sekcji daje możliwość wymiany tylko jednego elementu. Rozdzielacz wyposażony jest w kompensatory umożliwiające jednoczesną pracę kilku sekcji z równym podziałem strumienia oleju.
Oferuje dwustopniowy (najkorzystniejszy w rozdzielaczach o dużym przepływie) system sterowania suwakami, gdzie niskociśnieniowy układ hydrauliczny (25 bar) przy pomocy elektrozaworów-pilotów zarządza położeniem suwaka. Rozwiązanie takie daje dużą precyzję sterowania, zmniejsza histerezę, pozwala na zastosowanie cewek sterujących o niewielki mocach.
Przepływy na poszczególnych sekcjach są ograniczone przez odpowiednie wielkości suwaków, co umożliwia płynna pracę wszystkich siłowników - zarówno tych o dużych objętościach jak i tych mniejszych.

Parametry:

• typ rozdzielacza: sekcyjny (segmentowy)
• zasilanie: pompy o stałym wydatku (zębate lub tłoczkowe)
• ilość sekcji 6
• przepływ max: 120l/min
• sposób sterowania: dwustopniowy z pilotami (suwak sterowany jest elektrozaworami: olejem hydraulicznym niskociśnieniowym 25bar)
• awaryjne sterowanie ręczne dźwigniami
• kompensatory: na każdej sekcji
• zaworów przeciążeniowy na poszczególnych sekcjach dostosowujące ciśnienie do danej funkcji
