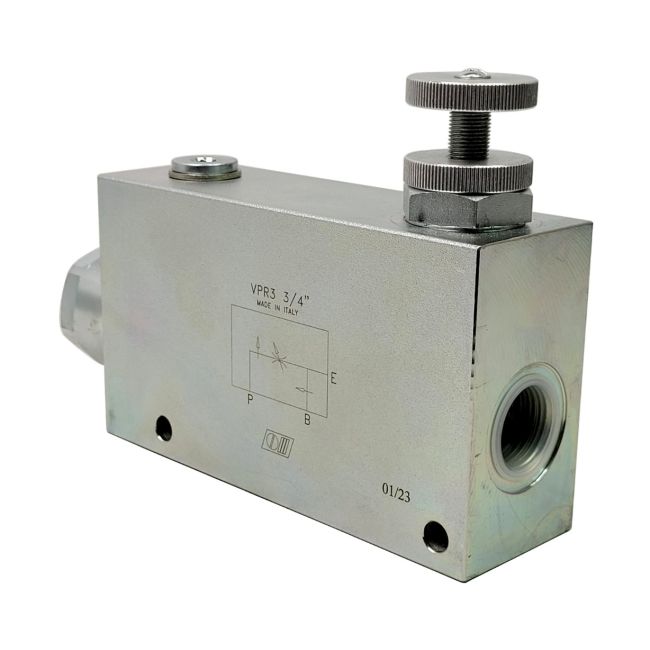

Dzielnik strumienia hydrauliczny 120l/min regulator przepływu oleju hydraulicznego

Dzielnik strumienia hydrauliczny 120l/min regulator przepływu oleju hydraulicznego

Regulator przepływu służy do podziału strumienia oleju na 2 oddzielne strumienie i pozwala na utrzymanie stałego przepływu na wyjściu priorytetowym "P".
Strumień oleju na "P" jest niezależny od zmian ciśnienia na drugim wyjściu "B" jak i niezależny od zmian wielkości strumienia zasilającego.

Nadmiar oleju jest odprowadzany wyjściem bocznikowym "B". Do wyjścia "B" można również podłączyć odbiornik, a strumień jest również niezależne od ciśnienia, natomiast zależy od wielkości strumienia zasilającego.

ZASTOSOWANIE:

• zasilanie dwóch niezależnych obwodów hydraulicznych z jednej pompy
• zmniejszenie wielkości strumienia oleju na odcinku instalacji hydraulicznej
• utrzymanie stałego strumienia oleju na linii P w układach, gdzie zmienia się wielkość strumienia oleju zasilającego - np.: pompy napędzane z silnika spalinowego pojazdu, gdzie wraz ze wzrostem rpędkości obrotowej silnika rośnie wielkość napężenia przepływu oleju.

Port wejściowy E podłączamy do linii zasilającej.
Port priorytetowy P do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu oraz utrzymanie stałego strumienia oleju, niezależnego od wzrostu strumienia zasilającego.
Przyłącze B do zbiornika lub do drugiego odbiornika.

Parametry:

• Produkcja: Włochy
• Typ: VPR3 3/4"
• kod katalogowy: V1080
• przyłącza:  3/4"
• przpływ: 100-120 l/min
• ciśnienie max: 350 Bar

Podłączenie:

• główny strumień zasilający podłączamy do portu E
• strumień roboczy do odbiornika podłączamy z portu P
• drugi strumień roboczy z portu B łączymy z kolejnym odbiornikiem lub opcjonalnie do zbiornika.
• stosunek podziału strumieni P/B regulujemy pokrętłem
